遇到105SL打印机开机走纸或者按FEED键步进电机就发出“咔咔”的异响，并且不走纸的故障，简单写一下检测步骤。

检测这样的故障之前，建议将主皮带取下，以免电机强烈震动损坏打印头。

第一步：检测电机与电源板的连接线与插座。如果插头接触不良或者有短路，会造成电机供电异常，从而电机产生故障。如遇电机与电源板的连接线的插头烧黑，应该是短路电弧造成，开机走纸时电机就发出“咔咔”的异响，纸张也走不动。将插头剪掉，更换。接上重新开机，走纸正常。

第二步：检查打印机主板与电源板的连接排线与插座。一方面，如果连接排线里面有某一根或者几根线接触不良，就会导致主板供电异常，有可能会影响主板控制电机异常。如遇插主板端的连接排线里有一根线接触不良，如下图

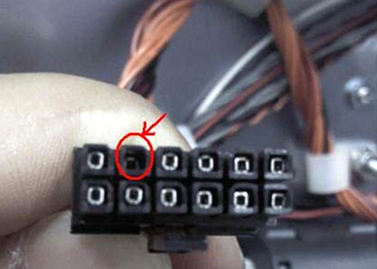

图中红色圈的接头松动内陷，当将该插头接上主板的插座后，开机走纸时电机就发出“咔咔”的异响，纸张也走不动。重新将插头处理之后，接上主板，开机正常。

另一方面，检测主板和电源板上的连接排线插座。如遇用户可能不慎倒下一些腐蚀性的清洁液在机器上，流进机器内部。检修时，发现电源板端的连接排线和插座都被腐蚀氧化，拔出排线，排线里面多个接触端子断掉，也会看见插座的焊盘也有几处被氧化断路。剪掉插头，更换，电源板的插座也更换，并且进行必要的一些跳线。重新开机，机器正常。

第三步：检测电源板。目测电源板如果无异常，更换电源板进行测试，如果更换电源板测试，机器正常，说明问题在电源板上。

第四步：检测主板。更换主板进行测试。但在以往的检修中没有碰到过由于主板原因导致电机异响不走纸的情况。所以这方面的原因几率很小。

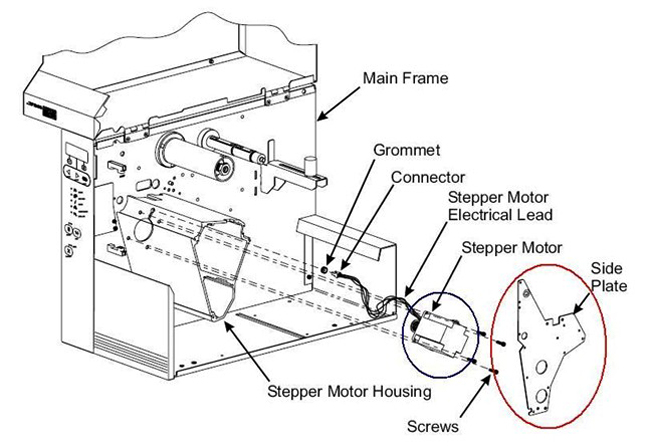

第五步：检测步进电机。初步要检测步进电机是否松动，可以用手摇动电机的齿轮，从而判断电机是否松动；同时也用手转动齿轮，感觉齿轮转动是否正常。如果电机没有松动，前面几步也都检测了，那就只能替换电机进行测试。因为更换电机，需要拆掉打印头模组下步进电机外壳的侧面金属挡板（下图中红色圈部件）。更换电机（下图中蓝色圈部件）之后，打印头平衡需要重新调节。

工序比较多也复杂，所以留为最后一步。（新版的Xi4系列和105SLPlus有预留安装电机的小窗口，只需要拆开侧面金属挡板上的小挡板，即可拆卸电机，方便很多。）

如果电机的固定螺丝松动，重新固定，然后在测试。如果电机没有松动，就更换电机进行测试。正常的电机声音小，转动流畅。

以上就是检修105SL打印机步进电机异响不走纸故障总结出来的几个经验。同样的故障，造成的原因也有多方面。在检修设备时是需要多方面考虑原因，同时也由简单到复杂进行检测排除。
